電動工具
隨著電機、電控技術的不斷進步，以鋰電為動力來源，采用工業級高速無刷電機的電動工具廣受人們青睞。當前小型化、智能化和無繩化成為電動工具行業的主要發展趨勢，行業對電動工具電機控制方案也提出了更高要求。進芯電子針對這一日益增長的需求，推出多款板級電動工具解決方案，方便客戶快速完成原型設計，加速市場導入進程。
進芯電子電動工具電機控制方案是基于16位定點DSP芯片ADM16F03A開發設計的，芯片主頻為100MHz，搭載延時濾波和運算加速單元，內置4K x 16 位 SARAM、(256+256+32)x16位DARAM、32Kx16位Flash，支持8路PWM輸出，SCI等豐富外設接口，內部集成了6 NMOS Pre-Driver、運算放大器、PGA、比較器、高速ADC等模塊，具有高整合度、高抗干擾、高可靠性的特點，非常適用于BLDC/PMSM電機方波、FOC 驅動控制。
|
主架構 |
16位定點DSP |
|
主頻 |
100MHz |
|
存儲資源 |
4K x 16 位 SARAM、(256+256+32)x16位DARAM、 32Kx16位Flash |
|
通訊接口 |
SCI |
|
外設 |
8PWM+4TCON+3CAP+QEP+延時濾波+運算加速單元（除法+開方+反正切+帕克變換+32位乘法移位） |
|
模擬外設 |
OPA+3PGA+5比較器+溫度傳感器 |
|
集成化配置 |
5V-LDO、6NMOS預驅 |
|
電機驅動方式 |
有感/無感方波 有感/無感FOC |
▲ADM16F03A電機控制相關資源
▲ADM16F03A典型應用示意圖
解決方案

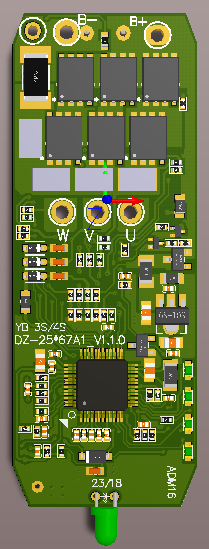

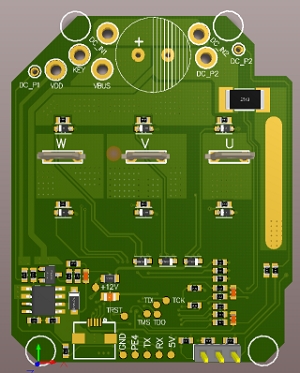

/ 電扳手方案 /
方案參數
● 供電電壓：20V
● 空載轉速：3200r/min
● 多種保護措施：過流保護、短路保護、過壓保護、欠壓保護、堵轉保護、電池過溫保護、MOS管過溫保護等。
● 方案特色：高度集成化方案，內置5V LDO及6NMOS預驅，節省板型空間及成本；反轉自停、正轉扭力調節，啟動速度快，無極調速，調速平穩。

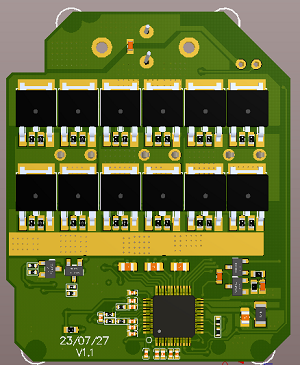

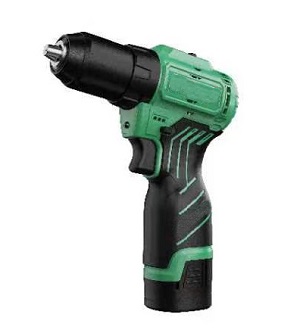

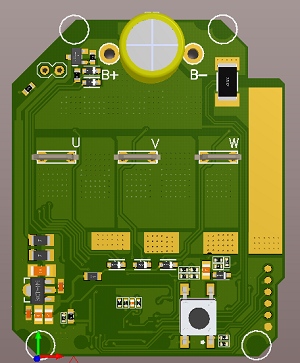

/ 電鉆方案 /
方案參數
● 供電電壓：12V、16V、20V
● 空載轉速：低速檔400r/min、高速檔1400r/min
● 多種保護措施：過流保護、反轉保護、短路保護、過壓保護、欠壓保護、堵轉保護、電池過溫保護、MOS管過溫保護等。
● 方案特色：高度集成化方案，內置5V LDO及6NMOS預驅，節省板型空間及成本；大扭力，多重轉速調節適合多種工況作業、快速啟動、正反轉快速切換不卡機、多重故障報警。

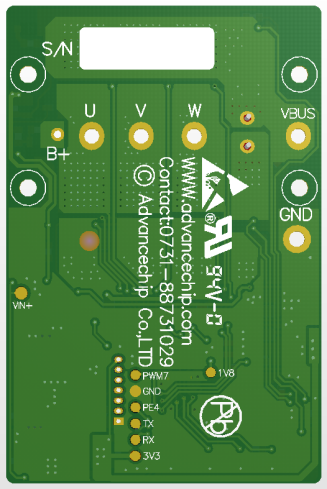

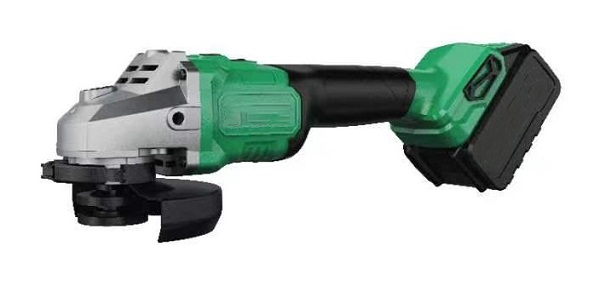

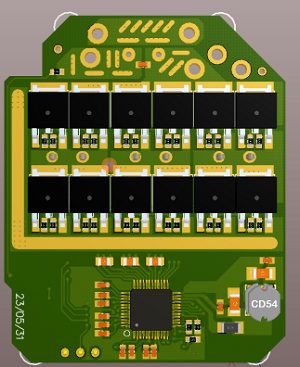

/ 角磨方案 /
方案參數
● 供電電壓：20V
● 空載轉速：8600r/min
● 多種保護措施：過流保護、斷電保護、短路保護、過壓保護、欠壓保護、堵轉保護、電池過溫保護、MOS管過溫保護等。
● 方案特色：高度集成化方案，內置5V LDO及6NMOS預驅，節省板型空間及成本；多重檔位控制、適配多種型號電機、多重保護保障作業安全。

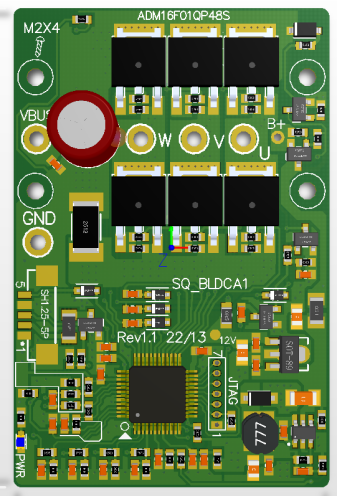

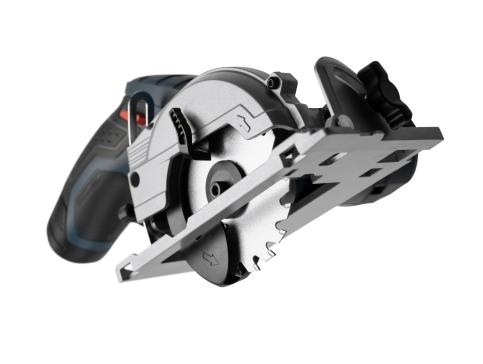

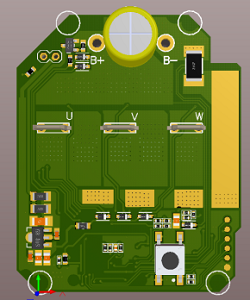

/ 電圓鋸方案 /
方案參數
● 供電電壓：20V
● 空載轉速：14000r/min
● 多種保護措施：過流保護、短路保護、過壓保護、欠壓保護、堵轉保護、電池過溫保護、MOS管過溫保護等。
● 方案特色：高度集成化方案，內置5V LDO及6NMOS預驅，節省板型空間及成本；啟動加速平穩，轉速穩定，故障快速停機。

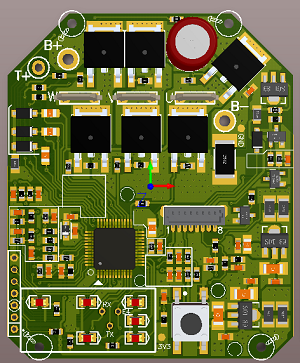

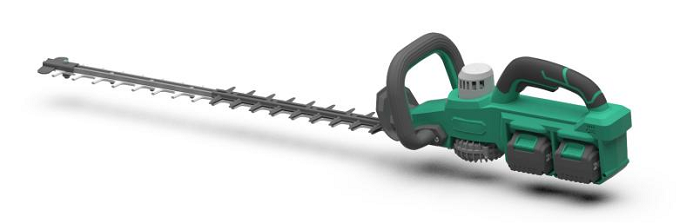

/ 綠籬機方案 /
方案參數
● 供電電壓：單/雙20V鋰電池供電兼容
● 空載轉速：25000r/min
● 多種保護措施：過流保護、斷電保護、短路保護、過壓保護、欠壓保護、堵轉保護、電池過溫保護、MOS管過溫保護等。
● 方案特色：高度集成化方案，內置5V LDO及6NMOS預驅，節省板型空間及成本；雙重開關保障使用安全、小巧輕便適用多種場景。

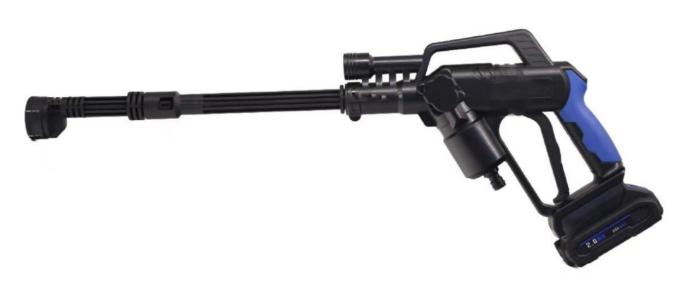

/ 高壓水槍方案 /
方案參數
● 供電電壓：20V
● 空載轉速：20000r/min
● 多種保護措施：過流保護、短路保護、過壓保護、欠壓保護、堵轉保護、電池過溫保護、MOS管過溫保護等。
● 方案特色：高度集成化方案，內置5V LDO及6NMOS預驅，節省板型空間及成本；多檔水壓調節，續航持久。
技術支持
進芯電子可為客戶提供電動工具電機控制整體方案的原理圖、PCB參考板圖、源代碼、以及方案所對應的軟硬件開發技術支持，需進一步了解方案詳情，歡迎致電0731-88731027。
